Materi kali ini kita akan membuat stik plot, pertama-tama pindahkan atau masukan data yang akan kita olah pada Worksheet di Surfer dan kemuadian save dalam format bln. klik menu grid, data. Pilih data yang akan diproses. Selanjutnya akan muncul seperti tampilan berikut :
Open data tersebut sehingga akan muncul kotak dialog sebagai berikut :
Ubah spacing menjadi 1 seperti nampak pada gambar di atas. Lakukan gridding pada data yang akan diproses dengan menekan tanda OK. Selanjutnya Pilih menu map, klik Vector Map, klik 2 Grid Vektor Map masukkan data yang akan kita olah, misalnya saya akan memasukan data arah arus dan kecepatannya, maka pertama Open terlebih dahulu data arah kemudian Open lagi data untuk kecepatanya.

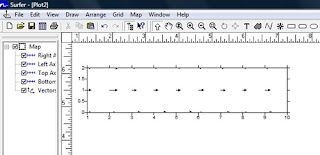

Klik OK maka akan terlihat tampilan sebagai berikut :
Tunjukkan kursor pada gambar, kemudian klik kanan, properties. Pada Coordinate System klik Polar [Angle, Length] pada data
Selanjutnya klik symbol, pada kolom Color Scaling, klik By Magnitude
Pada background, klik foreground lalu pilih warna yang diinginkan :
Untuk menampilkan skala lakukan klik kana dan pilih Properties, centang tanda show color scale
Apply, maka hasilnya sebagai berikut :
